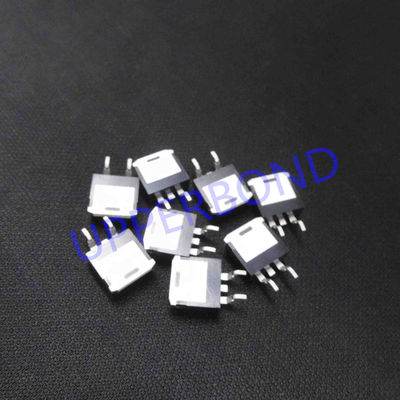

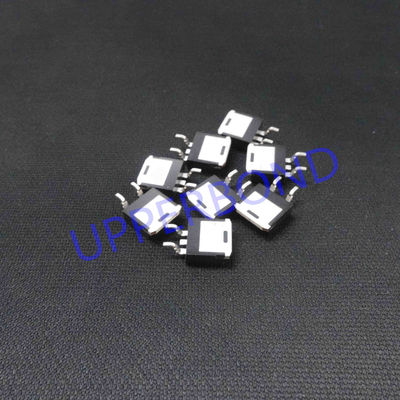

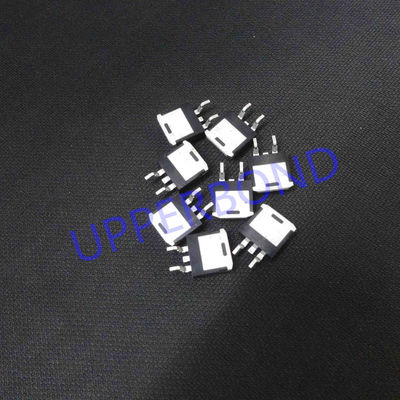

Sasib 3000のナノの高度の加工技術の紙巻タバコ製造機械のトランジスター

Sasib 3000のナノの高度の加工技術の紙巻タバコ製造機械のトランジスター

トランジスターは電気信号および電力を増幅するか、または転換するのに使用される半導体デバイスである。トランジスターは現代電子工学の基礎部品構造の1つである。それは外的な回路への関係のための少なくとも3台のターミナルが付いている半導体材料で通常構成される。

ケイ素のトランジスター

最初の働くケイ素のトランジスターはMorris Tanenbaumによって1954年1月26日に鐘の実験室で、発達した。最初の商業ケイ素のトランジスターは1954年にテキサス・インスツルメントによって作り出された。これはゴードンの小ガモの仕事、鐘の実験室で前の仕事高い純度の成長の水晶の専門家だった。

CMOS

CMOS （補足MOS）は1963年にフェアチャイルドの半導体のChih独特の味SahおよびフランクWanlassによって発明された。浮かべゲートMOSFETの最初のレポートはDawon Kahngおよび1967年にサイモンSzeによってなされた。二重ゲートMOSFETは電気工学の実験室の研究者によってToshihiro SekigawaおよびYutaka Hayashi 1984年に最初に示された

簡単だった操作

トランジスターは別の組のターミナルで大いにより大きい信号を制御するために1組のターミナルの間で加えられる小さい信号を使用できる。この特性は利益と呼ばれる。それはより強い出力信号、電圧を作り出すことができるかまたはより弱い入力信号に比例しているこうして流れ、アンプとして機能でき。また、トランジスターが流れを電気で制御スイッチとして回路でオン/オフ回すのに使用することができる。
