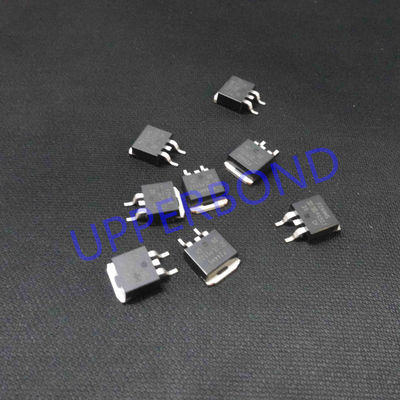

Size赤ん坊の印王の電界効果トランジスタのタバコ機械部品

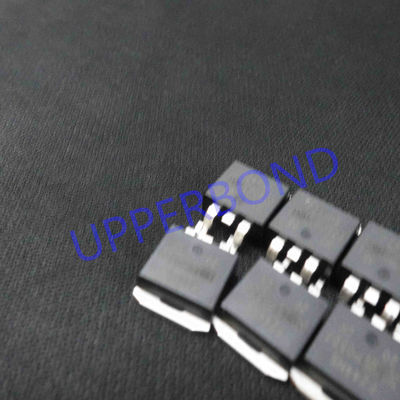

Size赤ん坊の印王の電界効果トランジスタのタバコ機械部品

トランジスターは電気信号および電力を増幅するか、または転換するのに使用される半導体デバイスである。トランジスターは現代電子工学の基礎部品構造の1つである。それは外的な回路への関係のための少なくとも3台のターミナルが付いている半導体材料で通常構成される。

CMOS

CMOS （補足MOS）は1963年にフェアチャイルドの半導体のChih独特の味SahおよびフランクWanlassによって発明された。浮かべゲートMOSFETの最初のレポートはDawon Kahngおよび1967年にサイモンSzeによってなされた。二重ゲートMOSFETは電気工学の実験室の研究者によってToshihiro SekigawaおよびYutaka Hayashi 1984年に最初に示された

利点

トランジスターの安価、柔軟性および信頼性はそれにいたるところにある装置をした。トランジスター化されたmechatronic回路は制御の電気器具および機械類の電気機械装置を取り替えた。頻繁に制御するように容易、標準的なマイクロ制御回路を使用し、制御機能を遂行するために計算機プログラムを書くことは安いより同じ機能同等の機械システムを設計するために。

電圧低下

イメージは回路の典型的な両極トランジスターを表す。充満は基盤で流れによってエミッターとコレクター ターミナルの間で流れる。内部的に基盤およびエミッターの関係が半導体ダイオードのようにするので、電圧低下は基盤とエミッターの間で基礎流れがある間、成長する。この電圧の量は材料によってtr決まる
